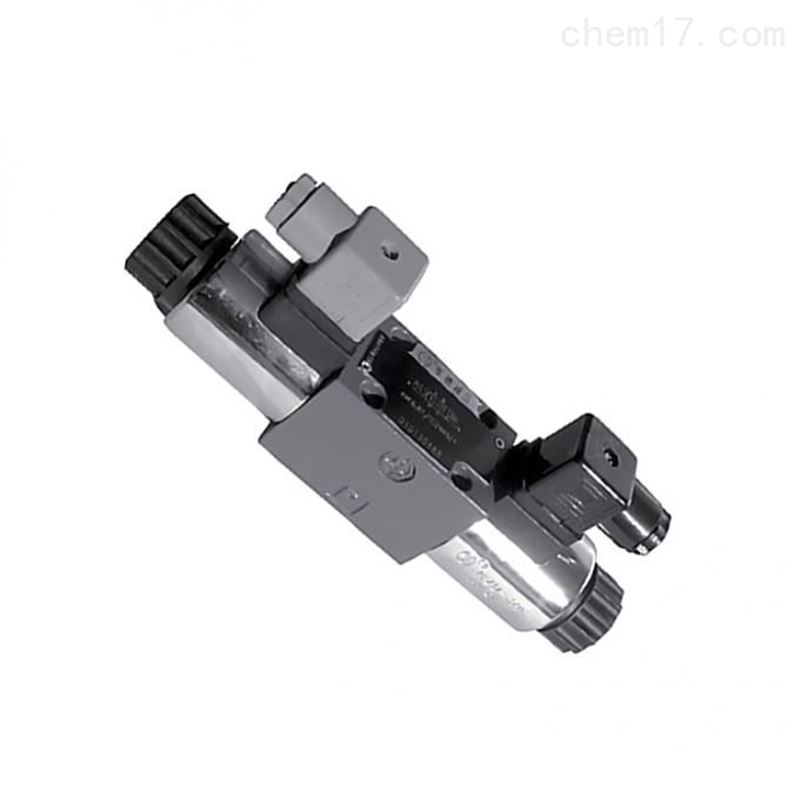

3DREP (E)6...L2X型三通比例减压阀 通径(NG)6 压力至10MPa 流量至15L/min -直动式比例阀,用于控制压力及液流方向 -板式安装形式 -通过螺纹连接比例电磁铁驱动阀芯动作,线圈可 单独拆卸 -阀芯弹簧对中 -可选带内置放大器，3DREPE6...L2X型输入接口A1 -外置放大器配套供应 功能说明、剖面图 3DREP(E)6...L2X型三通比例减压阀通过比例电磁铁直接驱动,将输入的电信号按比例转换成压力 输出信号。 该阀主要由阀体 (1),控制阀芯 (2),压力检测阀芯 (3),螺纹连接比例电磁铁 (4)及可选的内置放大 器(5)组成。 当电磁铁 (4)未通电时,对中弹簧将控制阀芯(2)和压力检测阀芯(3)保持在中位。当一个电磁铁得 电时，直接驱动控制阀芯(2)。 例如当左侧电磁铁 “a”得电时:电磁铁会推动压力检测阀芯 (3)和控制阀芯 (2)向右移动,阀芯位 移与与电气输入信号成比例,P 口至B 口、A 口至T口通过阀芯与阀体形成的渐近节流口相通,形成渐近式 的压力流量特性,P 口至B 口的节流口构成减压阀口,B 口控制压力与左侧电磁铁“a”驱动电流成正比。 左侧电磁铁“a”失电时:在压力弹簧作用下，控制阀芯(2)返回中位，中位时A、B 口与T口接通。 因此压力油可直接流回油箱。 二位 阀工作原理与三位 阀相似,结构上只保 留一个 电磁铁,而在 另一个 电磁铁 的位置上 安装了一个螺堵(6)。 3DREP(E)6...L2X型三通比例减压阀采用板式连接,有3个压力等级,使用方便,灵敏度和重复精度 好,适用于控制系统液压油的压力和流动方向。 型号 3DREP6...-L2X/... 3 2 3 “a ” “b ” 4 6 1 6 4 1 www.shlixin。。ｃｏｍ 1/8 型号 3DREPE6...-L2X/... 5 “a ” “b ” 型号说明 无标记= 对3DREP A1= 对3DREPE 输入设定值±10V Z4= 方形插座 带插头 3DREP型 K4= 方形插座 不带插头 3DREPE型 K31= 七芯插座不带插头 Z31= 七芯插座 带插头 无应急按钮 2/8 www.shlixin。。ｃｏｍ 2 技术数据 液压 型号 3DREP6…L2X 3DREPE6…L2X 安装位置
