ATOS防爆叶片泵PFEAXA-31016/1D/PA-GK/724DC10
- *的泵芯设计带轴向和径向液压负载平衡
- 定子、转子和配油盘之间间隙可进行自动补偿 = 高容积效率
- 偏心注销结构的12叶片转子= 减小输出的脉动和噪声
- 对称配油盘，凸轮外形和叶片末端采用*化设计
- 功率重量比超过5 kW/kg
- 压力高达210～300bar
- 13种排量选择，16至150毫升/转
- 3种基本形式
- 泵芯*互换
- ISO, SAE和DIN标准安装

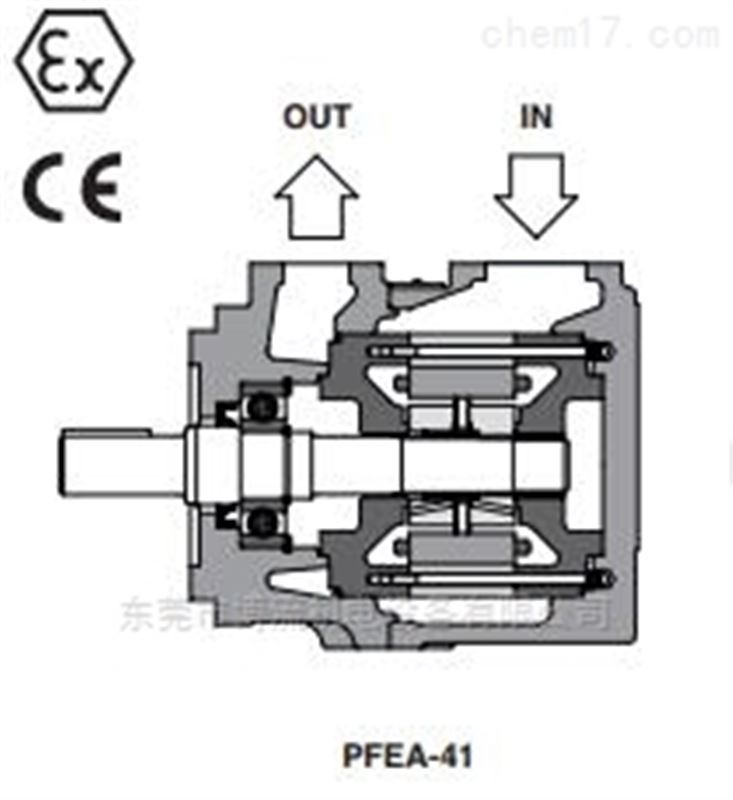

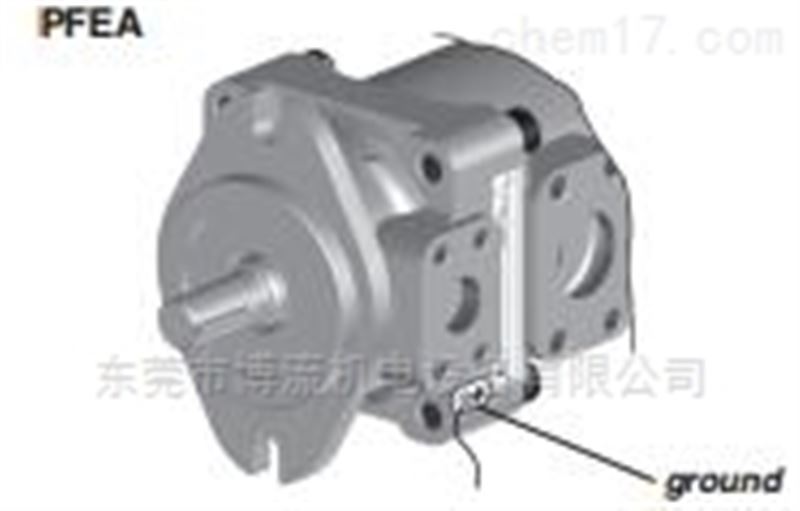

ATOS防爆叶片泵PFEAXA-31016/1D/PA-GK/724DC10
ATOS叶片泵转子旋转时，叶片在离心力和压力油的作用下，尖部紧贴在定子内表面上。这样两个叶片与转子和定子内表面所构成的工作容积，先由小到大吸油后再由大到小排油，叶片旋转一周时，完成两次吸油与排油。
一、单作用叶片泵的工作原理
ATOS泵由转子2、定子3、叶片4、配油盘和端盖等部件所组成。定子的内表面是圆柱形孔。转子和定子之间存在着偏心。叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。而在图的左侧。叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。这种泵在转子转一转过程中，吸油压油各一次，故称单作用泵。转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。改变定子和转子间的偏心量，便可改变泵的排量，故这种泵都是变量泵。
二、双作用叶片泵的工作原理
它的作用原理和单作用ATOS叶片泵相似，不同之处只在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部分组成，且定子和转子是同心的。在图示转子顺时针方向旋转的情况下，密封工作腔的容积在左上角和右下角处逐渐增大，为吸油区，在左下角和右上角处逐渐减小，为压油区；吸油区和压油区之间有一段封油区把它们隔开。这种泵的转子每转一转，每个密封工作腔完成吸油和压油动作各两次，所以称为双作用叶片泵。泵的两个吸油区和两个压油区是径向对称的，作用在转子上的液压力径向平衡，所以又称为平衡式叶片泵。 双作用ATOS叶片泵的瞬时流量是脉动的，当叶片数为4的倍数时脉动率小。为此，双作用叶片泵的叶片数一般都取12或16。
ATOS防爆叶片泵型号
PFEAXA-31022/2S/PA-NPT/O24DC10
PFEAXA-31028/3D/PA-M/WP24DC10
PFEAXA-31036/4S/PA-GK/WP24DC10
PFEAXA-31044/5D/PA-NPT/O24DC10
PFEAXA-41029/6S/PA-M/724DC10
PFEAXA-41037/1D/PA-GK/724DC10
PFEAXA-41045/2S/PA-NPT/O24DC10
PFEAXA-41056/3D/PA-M/WP24DC10
PFEAXA-41070/4S/PA-GK/WP24DC10
PFEAXB-41085/5D/PA-NPT/O24DC10
PFEAXC-51090/6S/PA-M/724DC10
PFEAXO-51110/1D/PA-GK/724DC10
PFEAXA-51129/2S/PA-NPT/O24DC10
PFEAXB-51150/3D/PA-M/WP24DC10
PFEAXC-32022/4S/PA-GK/WP24DC10
PFEAXO-32028/5D/PA-NPT/O24DC10
PFEAXA-32036/6S/PA-M/724DC10
PFEAXB-42045/1D/PA-GK/724DC10
PFEAXC-42056/2S/PA-NPT/O24DC10
PFEAXO-42070/3D/PA-M/WP24DC10
PFEAXA-42085/4S/PA-GK/O24DC10
PFEAXB-52090/5D/PA-NPT/724DC10
PFEAXC-52110/6S/PA-M/WP24DC10
PFEAXO-52129/7D/PA-GK/724DC10
PFEAXA-52150/1S/PA-NPT/O24DC10
